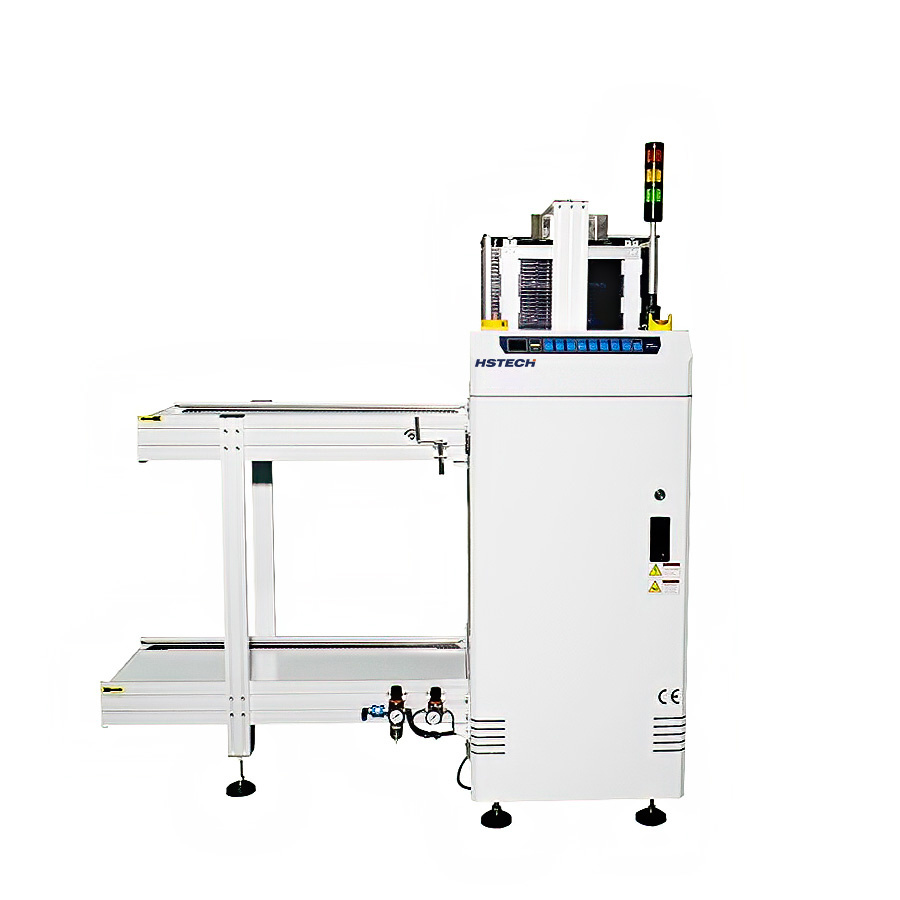

Bu makine, PCB'yi bir sonraki makineye yüklemek için kullanılır.
Özellikler
- İsteğe bağlı kontrol düğmesi veya dokunmatik ekran
- Dergi rafını sabitlemek için üst ve alt pnömatik kelepçeler
- Yükleme ve boşaltma sırasında PCB kırılmaması garantisi
- Güvenli çalışma için kapalı makine tasarımı
- Üç renkli kule ışık göstergesi
- PLC program kontrolü
- SMEMA uyumlu
| İşlevi | SMT üretim hattına kartların yüklenmesi |
|---|
| Taşıma yüksekliği | 910 ± 30mm |
| Ulaşım yönü | L to R or R to L |
| Yönetim kurulu toplanma zamanı | Approx. 6 seconds |
| Zaman içinde dergi değişimi | Approx. 30 seconds |
| Atış seçimi | 1-4 (10mm pitch) |
| Güç kaynağı | 220 VAC 50/60Hz, ±10% |
| Hava basıncı / Tüketim | 4-6 Bar / Max 15L/min |
| Sinyal | Smema |
| Kontrol modu | Düğme veya dokunmatik ekran (isteğe bağlı) |
| Model | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
|---|
| PCB boyutu (mm) | 50*50 ~ 350*250 | 50*50 ~ 455*330 | 50*50 ~ 530*390 | 50*50 ~ 530*460 |
| Makine Boyutu (mm) | 1250*800*1200 | 1550*880*1200 | 1800*940*1200 | 1800*1010*1200 |
| Ağırlık (kg) | 140 | 180 | 220 | 260 |
