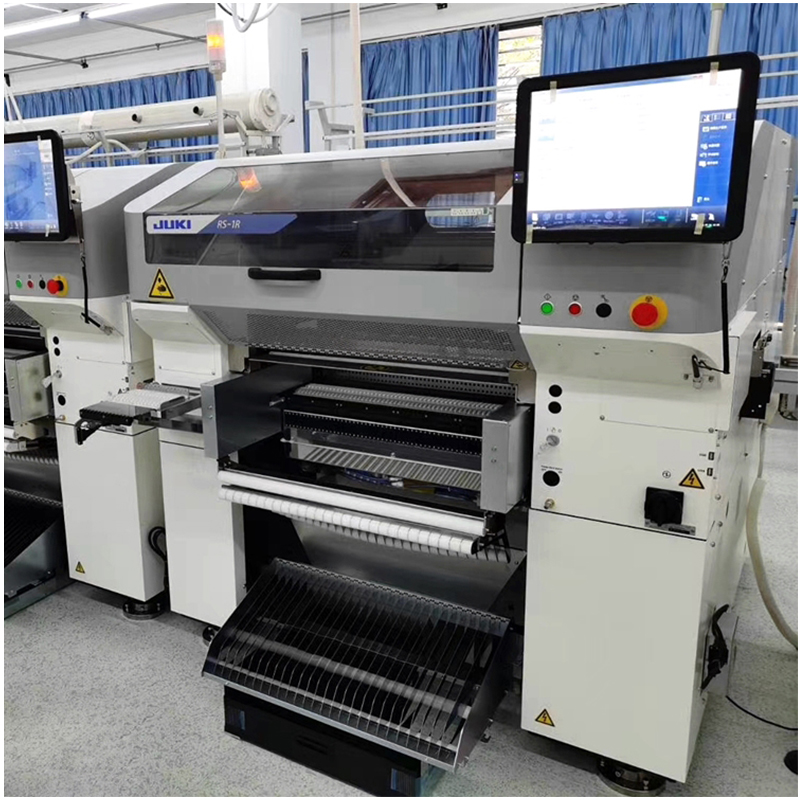

JUKI RS-1R

elektronik kart üretiminde komponentlerin doğru ve hızlı şekilde PCB üzerine yerleştirilmesini sağlayan, üretim kalitesini ve verimliliğini artıran bir SMT montaj makinesidir.

Ne İşe Yarar?

  • Pick & Place (Yerleştirme) Makinesidir.

  • PCB üzerine elektronik komponentleri hızlı, hassas ve otomatik olarak yerleştirir.

  • SMT hattında, lehim pastası baskısından (stencil printer) sonra gelen en kritik makinedir.

  • Küçük (0201) pasiflerden büyük konektörlere kadar çok geniş komponent yelpazesini destekler.

  • Esnek modüler yapısı sayesinde hem yüksek hız gerektiren seri üretimde hem de küçük adetli, farklı tip kartların montajında kullanılabilir.

Üretim Sürecindeki Önemi

  1. Lehim pastası basılmış PCB, bu makineye girer.

  2. RS-1R üzerindeki çoklu nozullar, feeder’lardan komponentleri alır.

  3. Makine, kamera sistemleriyle her komponentin yönünü ve boyutunu kontrol eder.

  4. Komponentler, PCB üzerindeki doğru pad üzerine yüksek hassasiyetle yerleştirilir.

  5. Böylece kart, reflow fırınına gitmeye hazır hale gelir.

Sağladığı Avantajlar

  • Hız : 47.000 CPH’ye kadar yerleştirme kapasitesi ile seri üretim için idealdir.

  • Esneklik : 0201’den büyük konektörlere kadar çok geniş komponent aralığını destekler.

  • Doğruluk : ±35 µm hassasiyetle, özellikle ince pitch BGA ve QFP gibi zorlu komponentlerde yüksek kalite sağlar.

  • Modülerlik : Tek başına çalışabileceği gibi, diğer hatlarla entegre edilerek büyük ölçekli üretime uyarlanabilir.

  • Akıllı sistemler : Otomatik yükseklik ayarı, komponent tanıma, yön kontrolü ve traceability özellikleri ile hataları minimuma indirir.

Teknik Özellikler

Fonksiyon / ÖzellikAçıklama
Temel FonksiyonPick & Place (komponent yerleştirme) makinesi — PCB üzerine elektronik komponentleri hızlı ve hassas şekilde yerleştirir.
Takumi Head (Nozullar)8-nozullu "Takumi" kafa; tanıma sensör yüksekliği otomatik olarak değişir ve 6 seviye (1, 3, 6, 12, 20, 25 mm) destekler — farklı yüksekliklerde optimum takt time sağlar.
Yerleştirme HızıOptimum koşullarda **47.000 CPH** (components per hour); IPC-9850 ölçümüne göre tipik değer **31.000 CPH**.
HassasiyetPlacement accuracy: **±35 μm** (Cpk ≥ 1 koşulunda belirtilen değer).
Desteklenen Komponent Boyutları0201*1 tipinden başlayıp **□74 mm** kare veya **150 × 50 mm** dikdörtgene kadar; maksimum komponent yüksekliği **25 mm**.
Besleyici (Feeder) KapasitesiMaksimum **112** adet besleyici takılabilir (konfigürasyona bağlı olarak değişir).
Nozzle Traceability (Takip)Opsiyonel **RFID etiketli nozzles** ile her nozul izlenebilir; bakım ve performans takibi sağlanır.
Görsel / Yön KontrolGelişmiş vision sistemleri (çoklu FOV, strobing vb.) ile komponent yönü ve centering (ortalama) işlemleri hızlandırılır ve doğruluk artar.
PCB Ebatları (Örnek Konfigürasyonlar)Minimum: **50 × 50 mm**. Tek kavrama (1 buffer) maksimum: **650 × 370 mm**; çift kavrama/uzatma ile **950 / 1.100 / 1.200 × 370 mm** seçenekleri mevcuttur.
Güç & HavaGüç: **AC 200–415 V, 3-phase**; Görünür güç ~**2.2 kVA**. Hava basıncı **0.5 ± 0.05 MPa**; iç vakum jeneratörü için hava tüketimi ~**200 L/min**, opsiyonel vakum pompası ile ilave ~**50 L/min**.
Boyut & Ağırlık (Yaklaşık)Çeşitli konfigürasyonlara göre: örn. **1.500 × 1.810 × 1.440 mm** (W×D×H); kütle yaklaşık **1.700 kg** (konfigürasyona bağlı değişebilir).
